ГОСТ Р ИСО 3046-7-2001

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ
ПОРШНЕВЫЕ.
ХАРАКТЕРИСТИКИ

Часть 7

Обозначение мощности двигателя

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 235 «Дизели судовые, тепловозные и промышленные»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 26 марта 2001 г. № 132-ст

3 Стандарт представляет собой идентичный текст международного стандарта ИСО 3046-7-95 «Двигатели внутреннего сгорания поршневые. Характеристики. Часть 7. Обозначение мощности двигателя»

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р ИСО 3046-7-2001

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДВИГАТЕЛИ ВНУТРЕННЕГО СГОРАНИЯ ПОРШНЕВЫЕ.
ХАРАКТЕРИСТИКИ

Часть 7

Обозначение мощности двигателя

Reciprocating internal combustion engines. Performance.
Part 7 Codes for engine power

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт распространяется на судовые, тепловозные и промышленные поршневые двигатели внутреннего сгорания (далее - двигатели).

Настоящий стандарт устанавливает обозначение мощностей двигателя.

Настоящий стандарт не распространяется на двигатели, используемые для привода сельскохозяйственных тракторов, дорожных транспортных средств и самолетов.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ Р ИСО 3046-1-99 Двигатели внутреннего сгорания поршневые. Характеристики. Часть 1. Стандартные исходные условия, объявленные мощность, расходы топлива и смазочного масла. Методы испытаний.

3 Определения

В настоящем стандарте использованы термины, приведенные в ГОСТ Р ИСО 3046-1.

4 Взаимосвязь обозначений мощностей двигателя настоящего стандарта с мощностями, указанными в ГОСТ Р ИСО 3046-1

4.1 В соответствии с ГОСТ Р ИСО 3046-1 объявление мощности должно включать в себя:

а) вид объявления мощности;

б) вид применения мощности;

в) вид мощности;

г) объявленную частоту вращения двигателя.

4.2 Обозначение мощности в соответствии с настоящим стандартом производится с помощью комбинации букв (кодов), взятых из трех различных видов мощностей по ГОСТ Р ИСО 3046-1, дополненное объявленной частотой вращения двигателя.

Последовательность букв, составляющих обозначение мощности, схематически представлена на рисунке 1.

За буквой С может следовать значение длительной мощности в процентах, на которое она может быть превышена (см. таблицу 1, пункт 3). Если длительная мощность может быть превышена на 10 %, то ее значение заменяется буквой х (см. таблицу 1, пункт 3).

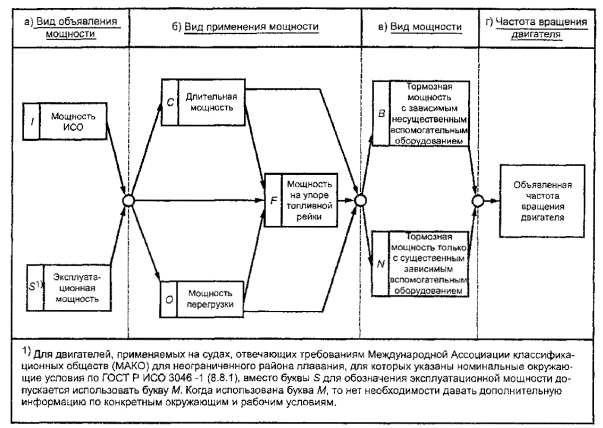

Рисунок 1 - Диаграмма, показывающая последовательность букв, применяемых при обозначении объявленных мощностей

5 Обозначение мощности с помощью кодов

Кодовое обозначение при объявлении мощности двигателя состоит из:

- буквенных кодов, представленных на рисунке 1;

- значения мощности с указанием единицы измерения;

- значения объявленной частоты вращения двигателя с указанием единицы измерения.

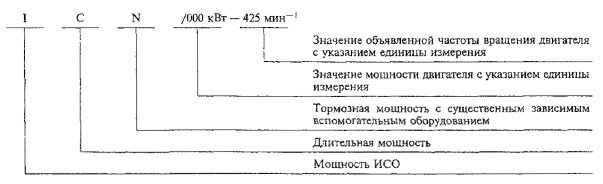

Пример

Такое обозначение не определяет, допускается ли превышение мощности. Если мощность может быть превышена, то должно быть указано значение в процентах, например, ICXN.

6 Примеры обозначений мощности с помощью кодов

Таблица 1 содержит примеры кодовых обозначений наиболее применяемых мощностей.

Таблица 1

Мощности

Кодовое обозначение 1)

1 Стандартная мощность ИСО

ICN

2 Стандартная мощность ИСО на упоре рейки

ICFN

3 Стандартная мощность ИСО с перегрузкой на х %

IСхN2)

4 Стандартная мощность ИСО с перегрузкой на 10 %

ICXN

5 Тормозная мощность ИСО с перегрузкой с существенным зависимым вспомогательным оборудованием

ION

6 Тормозная мощность ИСО с перегрузкой на упоре рейки с существенным зависимым вспомогательным оборудованием

IOFN

7 Тормозная мощность ИСО на упоре рейки с существенным зависимым вспомогательным оборудованием

IFN

Примеры:

а) Стандартная эксплуатационная мощность с перегрузкой на 10 % будет иметь обозначение SCXN;

б) Стандартная эксплуатационная мощность на упоре рейки будет иметь обозначение SCFN;

в) Тормозная мощность ИСО с перегрузкой с несущественным вспомогательным оборудованием, которое должно быть указано, и будет иметь обозначение IOB.

1) Указанные обозначения могут также применяться для эксплуатационной мощности, в этом случае буква I должна быть заменена на S или М (см. примечание к рисунку 1). Они могут также быть использованы для обозначения тормозной мощности с несущественным зависимым вспомогательным оборудованием, указанным в перечне, в этом случае буква N должна быть заменена на букву В. (см. выше примеры);

2) Вместо х должно быть указано соответствующее значение.

Ключевые слова: судовые, тепловозные и промышленные двигатели; обозначение мощности двигателя
