ГОСТ 30723-2001 (ИСО 6533-93, ИСО 6534-92) МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ МАШИНЫ ДЛЯ
ЛЕСНОГО ХОЗЯЙСТВА ПИЛЫ БЕНЗИНОМОТОРНЫЕ ЦЕПНЫЕ. РАЗМЕРЫ И
ПРОЧНОСТЬ МЕЖГОСУДАРСТВЕННЫЙ
СОВЕТ Минск Предисловие 1 РАЗРАБОТАН
Межгосударственным комитетом по стандартизации МТК 287 «Ручное портативное
механизированное оборудование для лесной промышленности и лесного хозяйства» ВНЕСЕН
Госстандартом России 2 ПРИНЯТ
Межгосударственным Советом по стандартизации, метрологии и сертификации
(протокол № 19 от 24 мая 2001 г.) За принятие
проголосовали:
3 Настоящий стандарт представляет
собой полный аутентичный текст международных стандартов ИСО 6533:1993 «Машины
для лесного хозяйства. Переносные цепные пилы. Защитное устройство передней
рукоятки. Размеры», ИСО 6534:1992 «Портативные цепные пилы. Защитные устройства
рукояток. Механическая прочность» и ИСО 11681-1:1996 «Машины для лесного
хозяйства. Ручные цепные пилы. Требования безопасности и испытания» в части,
касающейся размеров и прочности защитного устройства задней рукоятки 4 Постановлением
Государственного комитета Российской Федерации по стандартизации и метрологии
от 10 декабря 2001 г. № 517-ст межгосударственный стандарт ГОСТ 30723-2001 (ИСО
6533-93, ИСО 6534-92) введен в действие непосредственно в качестве
государственного стандарта Российской Федерации с 1 июля 2002 г. 5 ВЗАМЕН ГОСТ ИСО 6533-95 и
ГОСТ ИСО 6534-95 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ Машины для лесного хозяйства ПИЛЫ БЕНЗИНОМОТОРНЫЕ ЦЕПНЫЕ.
Размеры и прочность Forestry machinery. Gasoline
chain saws. Protection at front and rear handles. Dimensions and strength Дата введения 2002-07-01 1 Область применения Настоящий стандарт
распространяется на пилы бензиномоторные цепные с низко расположенными рукоятками,
применяемые в лесной промышленности, лесном хозяйстве и для бытовых нужд, и
устанавливает размеры и клиренсы защитных устройств передней и задней рукояток
(далее - защитные устройства) бензиномоторных пил, а также методы их испытаний
на прочность. Защитные устройства должны
обеспечивать безопасность оператора в случае возникновения аварийной ситуации
(например при отскоке пилы, обрыве пильной цепи и т.п.). Требования настоящего
стандарта являются обязательными. 2 Размеры 2.1 Размеры защитного устройства
передней рукоятки Бензиномоторные пилы с низко
расположенными рукоятками должны иметь защитное устройство, расположенное перед
передней рукояткой и защищающее руку оператора от контакта с пильной цепью. Размеры защитного устройства
передней рукоятки и расстояние от устройства до корпуса бензопилы должны
соответствовать указанным в таблице 1 и на рисунке 1. Таблица
1- Размеры и
клиренсы

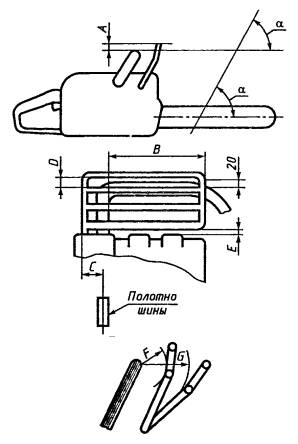

Рисунок 1 - Размеры
защитного устройства передней рукоятки Перед измерениями
направляющая шина должна быть установлена в рабочее положение и жестко
закреплена на корпусе бензопилы. Если защитное устройство
передней рукоятки представляет собой рычаг тормозного устройства, то перед
измерением размеров А и G, приведенных в таблице 1, к
середине верхней части защитного устройства необходимо приложить усилие 10 Н
под углом 45° в направлении вперед и вниз. 2.2 Размеры защитного
устройства задней рукоятки Защитное устройство должно
выступать не менее чем на 30 мм в сторону направляющей шины пильной цепи. Длина

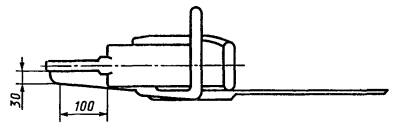

защитного устройства должна быть не менее 100 мм (рисунок 2). Рисунок 2 - Размеры
защитного устройства задней рукоятки 3 Динамические испытания защитных
устройств на прочность Перед испытаниями бензопилу
жестко закрепляют за пильную шину. Если защитное устройство передней рукоятки
является частью тормоза пильной цепи, то оно должно быть установлено в
положение торможения. В процессе испытаний по
защитному устройству наносят удары стальным молотком, имеющим размеры,
указанные на рисунке 3, подвешенным на штанге с плечом длиной (700±5)
мм, что является расстоянием между осью шарнирного соединения и центром

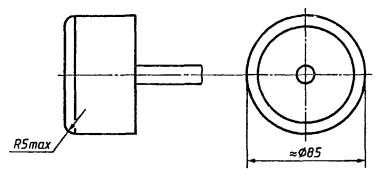

молотка. Ось штанги должна совпадать с осью молотка. Рисунок 3 - Размеры молотка 3.1 Маятник должен
передавать энергию (10±0,3) Дж с высоты падения молотка 400 мм и (5±0,2) Дж - с
высоты падения 200 мм. Приведенная масса маятника - 2,5 кг. Испытания проводят при
температурах плюс (40±2) °С и минус (25±2) °С. 3.2 Динамические испытания
защитного устройства передней рукоятки Молоток поднимают на высоту
400 мм над защитным устройством и отпускают таким образом, чтобы удар пришелся
по центру верхней части защитного устройства. Траектория движения молотка
должна проходить через точку удара В под углом 45° ± 5° вперед и вниз к оси

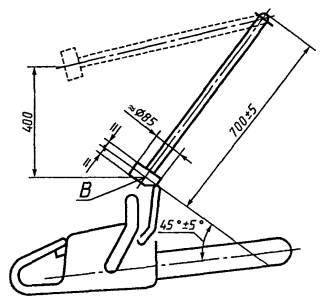

пильной шины (рисунок 4). Рисунок 4 - Динамические
испытания защитного устройства передней рукоятки 3.3 Динамические испытания
защитного устройства задней рукоятки Молоток поднимают на высоту
400 мм над защитным устройством и отпускают таким образом, чтобы удар
пришелся в точку пересечения плоскости, проходящей через ось паза пильной шины,
и плоскости, перпендикулярной к плоскости шины, и расположенной на одинаковом
расстоянии от заднего торца рычага управления дроссельной заслонкой и
внутренней поверхности рукоятки, противоположной рычагу (рисунок 5а).
Траектория движения молотка должна проходить через точку удара под углом 45° ±

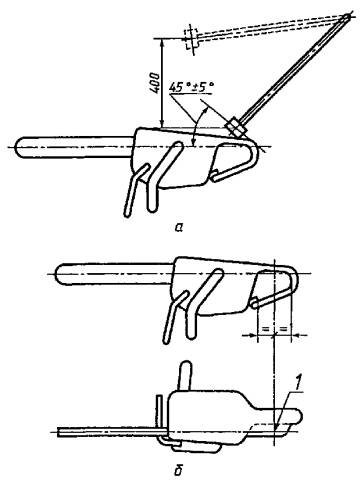

5° к оси пильной шины (рисунок 5а). 1 - точка удара Рисунок 5 - Динамические
испытания защитного устройства задней рукоятки 3.4 Испытания на прочность
защитных устройств Испытания проводят при
температуре окружающей среды (20 ± 5) °С. Молоток поднимают на
высоту 200 мм над защитным устройством и опускают таким образом, чтобы
траектория движения молотка проходила через точку удара под углом 45° ± 5° к оси пильной шины. Это испытание проводят не
менее 25 раз для каждого защитного устройства. 3.5. При испытаниях защитные
устройства не должны ломаться и на них не должны появляться трещины. При испытаниях защитные
устройства не должны прогибаться (отклоняться) настолько, чтобы молоток
двигался, минуя их. Ключевые слова: бензиномоторная пила, низкорасположенные рукоятки, защитные устройства, безопасность оператора, размеры и клиренсы, динамические испытания, траектория движения молотка, точка удара, испытания на прочность |
|
|
