ГОСТ 12461-67МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ ГАЙКИ С ТРАПЕЦЕИДАЛЬНОЙ РЕЗЬБОЙ ШЕСТИГРАННЫЕ ВЫСОКИЕ КОНСТРУКЦИЯ ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Утвержден
Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3
января 1967г. Дата введения установлена 01.07.67 Постановлением

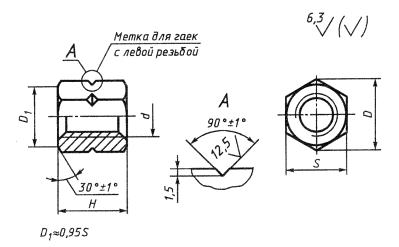

Госстандарта СССР от 17.03.88 № 567 снято ограничение срока действия 1. Конструкция и размеры шестигранных
высоких гаек с трапецеидальной резьбой должны соответствовать чертежу и
таблице. Размеры в мм
* При выборе размера d 1-й ряд следует предпочитать 2-му. Пример условного
обозначения шестигранной высокой гайки с
трапецеидальной резьбой размером d - Тr 10 × 2: Гайка 7003-0161 ГОСТ 12461-67(Измененная редакция, Изм. № 1, 2). 2. Материал - сталь марки 40Х
по ГОСТ
4543-71. Допускается замена на стали других марок с механическими
свойствами не ниже, чем у стали марки 40Х. 3. Твердость - 35,0 . . . 39,5
HRCэ. 4. Неуказанные предельные
отклонения размеров: hl4, ± 3, 4. (Измененная редакция, Изм. № 2). 5. Резьба трапецеидальная - по
ГОСТ
24737-81. Поле допуска резьбы - 8Н по ГОСТ
9562-81. (Измененная редакция, Изм. № 1, 2). 6. Размеры фасок для резьбы -
по ГОСТ
10549-80. (Измененная редакция, Изм.
№ 1). 7. (Исключен,
Изм. № 1). 8. Покрытие - Хим. Окс. прм (обозначение
покрытия - по ГОСТ
9.306-85). (Измененная редакция, Изм. № 2). 9. Остальные технические
требования - по ГОСТ 1759.0-87, ГОСТ
1759.1-82, ГОСТ 1759.3-83, ГОСТ
1759.5-87. 10. Упаковка и маркировка - по
ГОСТ
18160-72. (Измененная редакция, Изм.
№ 1). |
|
|
