НАЦИОНАЛЬНЫЕ СТАНДАРТЫ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ

Методы испытаний

Часть 2

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ

Метод определения
кажущейся плотности и общей пористости
теплоизоляционных изделий

ГОСТ 24468-80

Москва

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

2004

ОТ ИЗДАТЕЛЬСТВА

Сборник «Изделия огнеупорные. Методы испытаний. Часть 2» содержит стандарты, утвержденные до 1 августа 2004 г.

В стандарты внесены изменения, принятые до указанного срока.

Текущая информация о вновь утвержденных и пересмотренных стандартах, а также о принятых к ним изменениях публикуется в ежемесячном информационном указателе «Национальные стандарты»

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ

Метод определения кажущейся плотности и общей пористости теплоизоляционных изделий

Refractory products. Method for determination of apparent density and total porosity of thermal-insulation products

ГОСТ
24468-80

(ИСО 5016-86)

Постановлением Государственного комитета СССР по стандартам от 22 декабря 1980 г. № 5908 дата введения установлена

01.01.81

Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

Настоящий стандарт устанавливает метод определения кажущейся плотности и общей пористости теплоизоляционных изделий с общей пористостью 45 % и выше.

Сущность метода состоит в измерении линейных размеров и вычислении объема образца, имеющего форму прямоугольного параллелепипеда, и взвешивании его. Исходя из полученных результатов вычисляют кажущуюся плотность образца и, с учетом плотности материала, - общую пористость.

Стандарт полностью соответствует СТ СЭВ 981-78.

Пояснения терминов, применяемых в настоящем стандарте, приведены в приложении 1.

В стандарт введен международный стандарт ИСО 5016-86.

(Измененная редакция, Изм. № 2).

1. ПОДГОТОВКА ОБРАЗЦОВ

1.1. Испытание проводят на целом изделии прямоугольной формы или на образцах, вырезанных из изделия.

1.2. Образцы должны иметь форму прямоугольного параллелепипеда объемом более 500 см3. Наименьший линейный размер образца должен быть не менее 50 мм, если другой наименьший размер не оговорен нормативно-технической документацией на огнеупорные изделия. Результаты измерения четырех средних линий параллельных граней образца не должны отличаться более чем на 1 мм.

(Измененная редакция, Изм. № 2).

1.3. (Исключен, Изм. № 2).

1.4. Образцы не должны иметь отбитостей углов и ребер, а также поверхностных пор диаметром более 10 мм.

1.5. Плоскостность граней образца обеспечивается тщательной пришлифовкой на плоском абразиве. Пыль с поверхности образца должна быть удалена.

2. АППАРАТУРА

Электрошкаф сушильный с номинальной температурой 250 °С.

Весы технические с пределом допускаемой погрешности не более ± 0,5 г.

Измерительный инструмент с пределом допускаемой погрешности не более ± 0,5 мм.

(Измененная редакция, Изм. № 1, 2).

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Образцы высушивают до постоянной массы при температуре 110 - 135 °С. Масса считается постоянной, если результат последующего взвешивания, проведенного через 1 ч сушки, отличается от предыдущего не более чем на 0,1 %. Образцы, изготовленные из изделий непосредственно после обжига в печи, не сушат.

3.2. Взвешивание проводят с погрешностью не более ± 0,5 г.

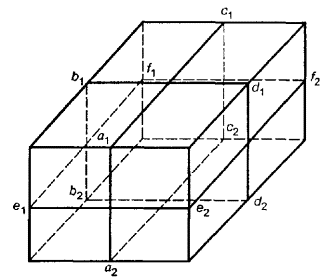

3.3. Определение линейных размеров образца проводят усреднением результатов измерения четырех средних линий всех параллельных граней образца по чертежу.

Линейные размеры образца вычисляют по формулам:

3.4. Все измерения проводят с погрешностью не более ± 0,5 мм.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Кажущуюся плотность ρкаж, г/см3, вычисляют по формуле

где mсух - масса сухого образца, г;

V - объем образца, см3.

Объем образца V, см3, вычисляют по формуле

V = a · b · c, см3

где а, b, с - линейные размеры образца, см.

4.2. Общую пористость Побщ, %, вычисляют по формуле

где ρ - плотность материала образца, г/см3, определяемая по ГОСТ 2211-65.

4.3. Значение кажущейся плотности округляют до второго десятичного знака, общей пористости - до первого десятичного знака.

Расхождения результатов определений кажущейся плотности и общей пористости не должны превышать при повторном испытании одного и того же образца в одной лаборатории 4 % от измеряемой величины, в разных лабораториях - 6 %.

4.4. Допускается округление значений кажущейся плотности теплоизоляционных огнеупоров до первого десятичного знака, если это предусмотрено в нормативно-технической документации на огнеупорные изделия.

4.5. Результаты испытания оформляют в виде таблицы, приведенной в приложении 2, и протокола, в котором указывают:

обозначение настоящего стандарта;

наименование и марку изделия;

результаты испытаний каждого образца и средний результат испытания;

место и дату испытания;

подпись исполнителя.

ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ И ПОЯСНЕНИЯ

Кажущаяся плотность - отношение массы сухого образца к его объему.

Объем образца - сумма объемов твердой фазы, открытых и закрытых пор.

Общая пористость - отношение суммарного объема закрытых и открытых пор образца к его объему.


ПРИЛОЖЕНИЕ 2

Рекомендуемое

ФОРМА ЗАПИСИ РЕЗУЛЬТАТОВ ОПРЕДЕЛЕНИЯ КАЖУЩЕЙСЯ ПЛОТНОСТИ И ОБЩЕЙ ПОРИСТОСТИ ТЕПЛОИЗОЛЯЦИОННЫХ ИЗДЕЛИЙ

Дата испытания

Номер партии

Наименование и марка изделия

Номер образца

Размер, мм

V, см3

mсух, г

ρкаж, г/см3

ρ, г/см3

Побщ, %

a1a2

b1b2

c1c2

d1d2

a

b1d1

b2d2

c1c2

f1f2

b

a1c1

a2c2

e1f1

e2f2

c

вычисленная

округленная
