ГОСТ 10807-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗНАКИ ДОРОЖНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗНАКИ ДОРОЖНЫЕ

Общие технические условия

Road signs.
General specifications

ГОСТ
10807-78

Дата введения 01.01.80

Настоящий стандарт распространяется на дорожные знаки, предназначенные для информирования участников дорожного движения об условиях и режимах движения на дорогах и улицах (далее - дорогах).

Стандарт полностью соответствует требованиям Конвенции и дорожных знаках и сигналах (Вена, 1968 г.) и Европейского соглашения, дополняющего эту Конвенцию (Женева, 1971 г.).

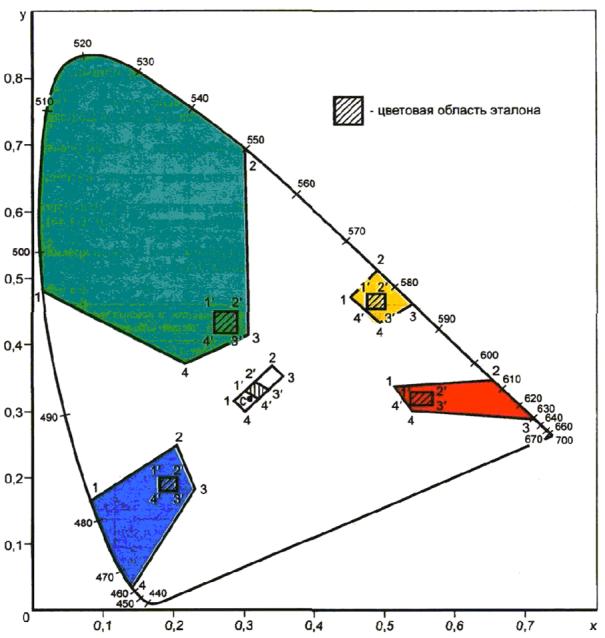

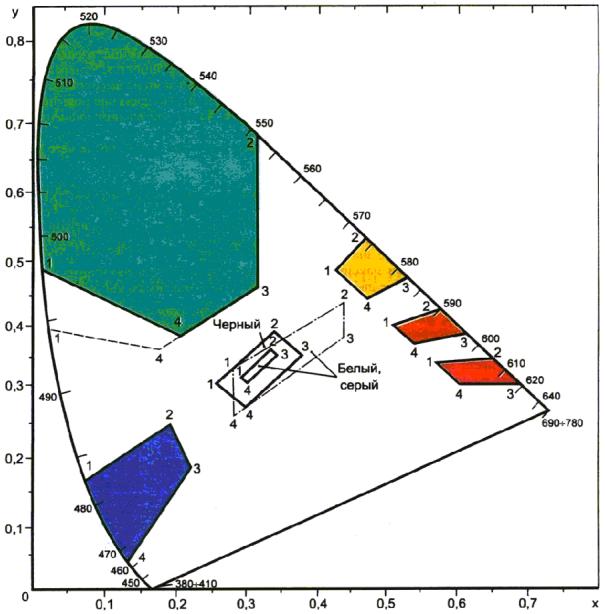

В стандарт включены свето- и цветотехнические параметры и общие требования к методам контроля дорожных знаков, предназначенных для размещения на международных автомобильных дорогах, соответствующих требованиям СТ СЭВ 5863-87.

(Измененная редакция, Изм. № 3).

1. ГРУППЫ, НАИМЕНОВАНИЯ, ИЗОБРАЖЕНИЯ

1.1. Стандарт устанавливает семь групп дорожных знаков (табл. 1 - 7):

1 - предупреждающие;

2 - приоритета;

3 - запрещающие;

4 - предписывающие;

5 - информационно-указательные;

6 - сервиса;

7 - дополнительной информации (таблички).

(Измененная редакция, Изм. № 1, 2, 5).

1.2. Номер знака состоит из номера группы, порядкового номера знака в группе, порядкового номера разновидности (при наличии), разделенных между собой точками.

1.3. Изображения знаков, кроме знаков индивидуального проектирования 5.20.1, 5.20.2, 5.21.1 - 5.27, 5.31, приведены в приложении 1.

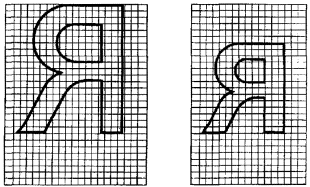

1.4. Надписи на знаках (буквы, цифры, знаки препинания) должны выполняться шрифтом, приведенным в приложении 2.

1.5. Увеличение изображений знаков, букв, цифр и т.п. до установленных настоящим стандартом размеров должно производиться фотографическим методом или с помощью масштабной сетки.

1.6. Значения параметров, наносимых на знаках 1.13, 1.14, 3.4,  3.11 - 3.16, 3.24, 3.25, 4.7, 4.8, 5.8.3, 5.11.2, 5.18, 5.20.1, 5.21.1, 5.21.2, 5.27, 7.1.1 - 7.2.2, 7.2.5, 7.2.6, 7.5.3 - 7.5.7, 7.9, 7.11, должны выбираться из приведенных в табл. 8.

(Измененная редакция, Изм. № 2).

1.7. На знаках 5.8.1, 5.8.2,  5.20.1 - 5.20.3, 5.21.2, 5.29.2, 5.31, 7.13 изображение (положение) стрелок должно соответствовать реальной планировке пересечения, требуемым направлениям движения или реализуемой схеме движения.

1.8. Допускается изготовление знаков 4.1 иных разновидностей, чем установлено настоящим стандартом, с конфигурацией стрелок, соответствующей требуемым направлениям движения на конкретном пересечении.

1.9. При необходимости на знаках 5.30.2, 5.30.3, 5.32.2, 5.32.3, 7.1.3 и 7.1.4 допускается выполнять изображение стрелки под углом 45° к горизонтали.

1.10. На знаке 3.17 надпись «ТАМОЖНЯ» должна наноситься на русском языке и государственном языке сопредельной страны.

1.11. На знаке 5.8.1 допускается указывать направления движения только для двух или трех полос.

Таблица 1

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ

Изображение и номер знака

Наименование знака

Знак 1.1

Железнодорожный переезд со шлагбаумом

Знак 1.2

Железнодорожный переезд без шлагбаума

Знак 1.3.1

Однопутная железная дорога

Знак 1.3.2

Многопутная железная дорога

Знак 1.4.1

Знак 1.4.3

Знак 1.4.5

Знак 1.4.2

Знак 1.4.4

Знак 1.4.6

Приближение к железнодорожному переезду

Знак 1.5

Пересечение с трамвайной линией

Знак 1.6

Пересечение равнозначных дорог

Знак 1.7

Пересечение с круговым движением

Знак 1.8

Светофорное регулирование

Знак 1.9

Разводной мост

Знак 1.10

Выезд на набережную

Знак 1.11

Знак 1.12

Опасный поворот

Знак 1.12.1

Знак 1.12.2

Опасные повороты

Знак 1.13

Крутой спуск

Знак 1.14

Крутой подъем

Знак 1.15

Скользкая дорога

Знак 1.16

Неровная дорога

Знак 1.17

Выброс гравия

Знак 1.18.1

Знак 1.18.2

Знак 1.18.3

Сужение дороги

Знак 1.19

Двустороннее движение

Знак 1.20

Пешеходный переход

Знак 1.21

Дети

Знак 1.22

Пересечение с велосипедной дорожкой

Знак 1.23

Дорожные работы

Знак 1.24

Перегон скота

Знак 1.25

Дикие животные

Знак 1.26

Падение камней

Знак 1.27

Боковой ветер

Знак 1.28

Низколетящие самолеты

Знак 1.29

Тоннель

Знак 1.30

Прочие опасности

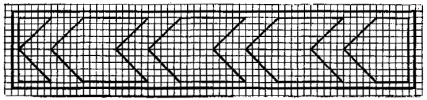

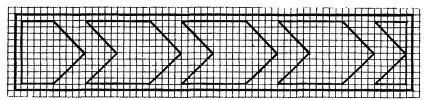

Знак 1.31.1

Знак 1.31.2

Знак 1.31.3

Направление поворота

Таблица 2

ЗНАКИ ПРИОРИТЕТА

Изображение и номер знака

Наименование знака

Знак 2.1

Главная дорога

Знак 2.2

Конец главной дороги

Знак 2.3.1

Пересечение со второстепенной дорогой

Знак 2.3.2

Знак 2.3.3

Примыкание второстепенной дороги

Знак 2.4

Уступите дорогу

Знак 2.5

Движение без остановки запрещено

Знак 2.6

Преимущество встречного движения

Знак 2.7

Преимущество перед встречным движением

Таблица 3

ЗАПРЕЩАЮЩИЕ ЗНАКИ

Изображение и номер знака

Наименование знака

Знак 3.1

Въезд запрещен

Знак 3.2

Движение запрещено

Знак 3.3

Движение механических транспортных средств запрещено

Знак 3.4

Движение грузовых автомобилей запрещено

Знак 3.5

Движение мотоциклов запрещено

Знак 3.6

Движение тракторов запрещено

Знак 3.7

Движение с прицепом запрещено

Знак 3.8

Движение гужевых повозок запрещено

Знак 3.9

Движение на велосипедах запрещено

Знак 3.10

Движение пешеходов запрещено

Знак 3.11

Ограничение массы

Знак 3.12

Ограничение нагрузки на ось

Знак 3.13

Ограничение высоты

Знак 3.14

Ограничение ширины

Знак 3.15

Ограничение длины

Знак 3.16

Ограничение минимальной дистанции

Знак 3.17.1

Таможня

Знак 3.17.2

Опасность

Знак 3.18.1

Поворот направо запрещен

Знак 3.18.2

Поворот налево запрещен

Знак 3.19

Разворот запрещен

Знак 3.20

Обгон запрещен

Знак 3.21

Конец зоны запрещения обгона

Знак 3.22

Обгон грузовым автомобилям запрещен

Знак 3.23

Конец зоны запрещения обгона грузовым автомобилям

Знак 3.24

Ограничение максимальной скорости

Знак 3.25

Конец зоны ограничения максимальной скорости

Знак 3.26

Подача звукового сигнала запрещена

Знак 3.27

Остановка запрещена

Знак 3.28

Стоянка запрещена

Знак 3.29

Стоянка запрещена по нечетным числам месяца

Знак 3.30

Стоянка запрещена по четным числам месяца

Знак 3.31

Конец зоны всех ограничений

Знак 3.32

Движение транспортных средств с опасным грузом запрещено

Знак 3.33

Движение транспортных средств с взрывчатыми и легковоспламеняющимися грузами запрещено

Таблица 4

ПРЕДПИСЫВАЮЩИЕ ЗНАКИ

Изображение и номер знака

Наименование знака

Знак 4.1.1

Движение прямо

Знак 4.1.2

Движение направо

Знак 4.1.3

Движение налево

Знак 4.1.4

Движение прямо или направо

Знак 4.1.5

Движение прямо или налево

Знак 4.1.6

Движение направо или налево

Знак 4.2.1

Объезд препятствия справа

Знак 4.2.2

Объезд препятствия слева

Знак 4.2.3

Объезд препятствия справа или слева

Знак 4.3

Круговое движение

Знак 4.4

Движение легковых автомобилей

Знак 4.5

Велосипедная дорожка

Знак 4.6

Пешеходная дорожка

Знак 4.7

Ограничение минимальной скорости

Знак 4.8

Конец зоны ограничения минимальной скорости

Знак 4.9.1

Знак 4.9.2

Знак 4.9.3

Направление движения транспортных средств с опасными грузами

Таблица 5

ИНФОРМАЦИОННО-УКАЗАТЕЛЬНЫЕ ЗНАКИ

Изображение и номер знака

Наименование знака

Знак 5.1

Автомагистраль

Знак 5.2

Конец автомагистрали

Знак 5.3

Дорога для автомобилей

Знак 5.4

Конец дороги для автомобилей

Знак 5.5

Дорога с односторонним движением

Знак 5.6

Конец дороги с односторонним движением

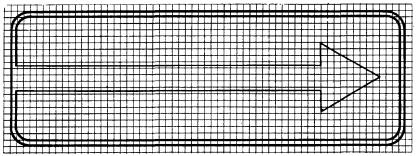

Знак 5.7.1

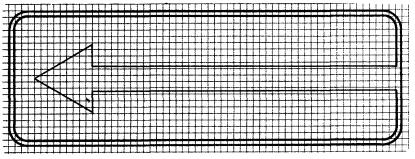

Знак 5.7.2

Выезд на дорогу с односторонним движением

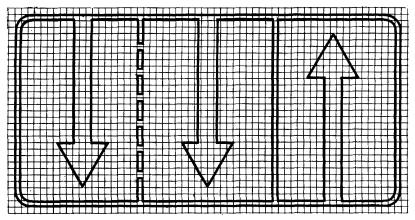

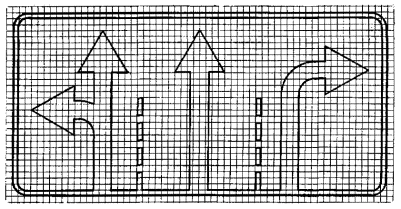

Знак 5.8.1

Направления движения по полосам

Знак 5.8.2

Направления движения по полосе

Знак 5.8.3

Знак 5.8.4

Начало полосы

Знак 5.8.5

Знак 5.8.6

Конец полосы

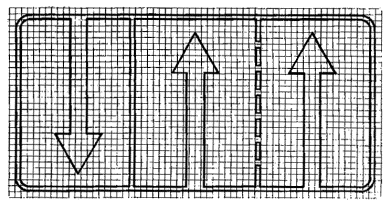

Знак 5.8.7

Знак 5.8.8

Направление движения по полосам

Знак 5.9

Полоса для маршрутных транспортных средств

Знак 5.10.1

Дорога с полосой для маршрутных транспортных средств

Знак 5.10.2

Знак 5.10.3

Выезд на дорогу с полосой для маршрутных транспортных средств

Знак 5.10.4

Конец дороги с полосой для маршрутных транспортных средств

Знак 5.11.1

Место для разворота

Знак 5.11.2

Зона для разворота

Знак 5.12

Место остановки автобуса и (или) троллейбуса

Знак 5.13

Место остановки трамвая

Знак 5.14

Место стоянки легковых такси

Знак 5.15

Место стоянки

Знак 5.16.1

Знак 5.16.2

Пешеходный переход

Знак 5.17.1

Знак 5.17.2

Подземный пешеходный переход

Знак 5.17.3

Знак 5.17.4

Надземный пешеходный переход

Знак 5.18

Рекомендуемая скорость

Знак 5.19.1

Знак 5.19.2

Знак 5.19.3

Тупик

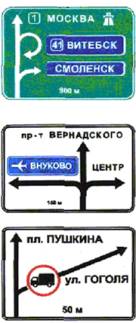

Знак 5.20.1*

Предварительный указатель направлений

Знак 5.20.2*

Предварительный указатель направлений

Знак 5.20.3

Схема движения

Знак 5.21.1*

Указатель направления

Знак 5.21.2*

Указатель направлений

Знак 5.22*

Начало населенного пункта

Знак 5.23*

Конец населенного пункта

Знак 5.24*

Начало населенного пункта

Знак 5.25*

Конец населенного пункта

Знак 5.26*

Наименование объекта

Знак 5.27*

Указатель расстояний

Знак 5.28

Километровый знак

Знак 5.29.1

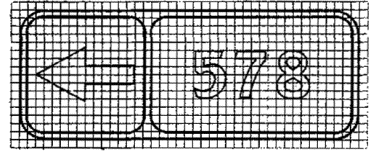

Знак 5.29.2

Номер маршрута

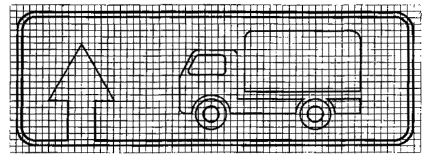

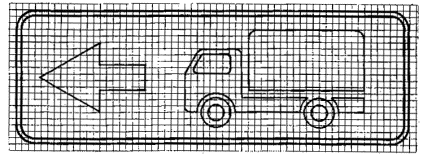

Знак 5.30.1

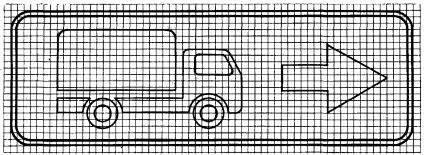

Знак 5.30.2

Знак 5.30.3

Направление движения для грузовых автомобилей

Знак 5.31*

Схема объезда

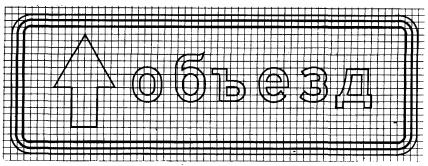

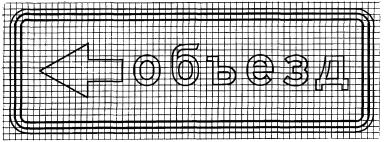

Знак 5.32.1

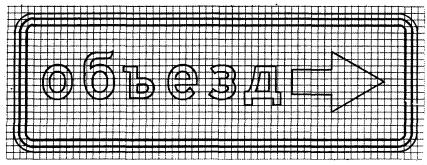

Знак 5.32.2

Знак 5.32.3

Направление объезда

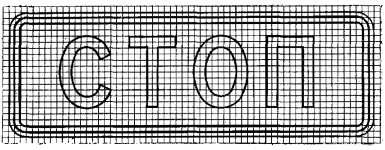

Знак 5.33

Стоп-линия

Знак 5.34.1

Знак 5.34.2

Предварительный указатель перестроения на другую проезжую часть

Знак 5.35

Реверсивное движение

Знак 5.36

Конец реверсивного движения

Знак 5.37

Выезд на дорогу с реверсивным движением

Знак 5.38

Жилая зона

Знак 5.39

Конец жилой зоны

* Знаки индивидуального проектирования.

Таблица 6

ЗНАКИ СЕРВИСА

Изображение и номер знака

Наименование знака

Знак 6.1

Пункт первой медицинской помощи

Знак 6.2

Больница

Знак 6.3

Автозаправочная станция

Знак 6.4

Техническое обслуживание автомобилей

Знак 6.5

Мойка автомобилей

Знак 6.6

Телефон

Знак 6.7

Пункт питания

Знак 6.8

Питьевая вода

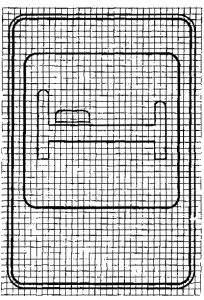

Знак 6.9

Гостиница или мотель

Знак 6.10

Кемпинг

Знак 6.11

Место отдыха

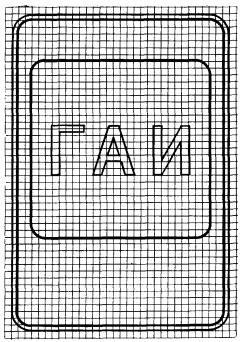

Знак 6.12

Пост ГАИ

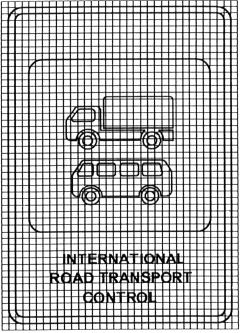

Знак 6.13

Пункт контроля международных автомобильных перевозок

(Измененная редакция, Изм. № 6).

Таблица 7

ЗНАКИ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ

(таблички)

Изображение и номер знака

Наименование знака

Знак 7.1.1

Знак 7.1.2

Знак 7.1.3

Знак 7.1.4

Расстояние до объекта

Знак 7.2.1

Знак 7.2.2

Знак 7.2.3

Знак 7.2.4

Знак 7.2.5

Знак 7.2.6

Зона действия

Знак 7.3.1

Знак 7.3.2

Знак 7.3.3

Направления действия

Знак 7.4.1

Знак 7.4.2

Знак 7.4.3

Знак 7.4.4

Знак 7.4.5

Знак 7.4.6

Знак 7.4.7

Знак 7.4.8

Вид транспортного средства

Знак 7.5.1

Субботние воскресные и праздничные дни

Знак 7.5.2

Рабочие дни

Знак 7.5.3

Дни недели

Знак 7.5.4

Знак 7.5.5

Знак 7.5.6

Знак 7.5.7

Время действия

Знак 7.6.1

Знак 7.6.2

Знак 7.6.3

Знак 7.6.4

Знак 7.6.5

Знак 7.6.6

Знак 7.6.7

Знак 7.6.8

Знак 7.6.9

Способ постановки транспортного средства на стоянку

Знак 7.7

Стоянка с неработающим двигателем

Знак 7.8

Платные услуги

Знак 7.9

Ограничение продолжительности стоянки

Знак 7.10

Место для осмотра автомобилей

Знак 7.11

Ограничение разрешенной максимальной массы

Знак 7.12

Опасная обочина

Знак 7.13

Направление главной дороги

Знак 7.14

Полоса движения

Знак 7.15

Слепые пешеходы

Знак 7.16

Влажное покрытие

Знак 7.17

Инвалиды

Знак 7.18

Кроме инвалидов

Знак 7.19

Класс опасного груза

Таблица 8

Номер знака

Наименование параметра

Значение параметра

Знак 3.13, 3.14

Линейные величины

Кратное 0,1 м

Знак 3.15

Кратное 1,0 м

Знак 3.16, 5.11.2, 7.1.2

10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 100, 120, 150, 200, 250, 300 м

Знак 5.20.1, 7.1.1, 7.1.3, Знак 7.1.4, 7.2.1, 7.2.2, Знак 7.2.5, 7.2.6

10, 15, 20, 25, 30, 40, 50, 60, 70, 80, 100, 120, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900 м; в диапазоне от 1 до 10 км -кратное 0,1 км, 10 км и более - кратное 1,0 км

Знак 5.21.1, 5.21.2, 5.27

В диапазоне от 0 до 10 км - кратное 0,1 км, 10 км и более - кратное 1,0 км (размерность км не указывается)

Знак 3.24, 3.25, 4.7, 4.8, Знак 5.8.3, 5.18

Скорость

Кратное 10 км/ч (размерность км/ч не указывается)

Знак 3.4, 7.11

Масса

2,4; 8; 10; 15; 20; 25 т

Знак 3.11

1,5; 2; 2,5; 3; 3,5; 4; 5; 6; 7; 8; 9; 10; 12; 15; 18; 20 т и далее кратные 5 т

Знак 3.12

Сила тяжести

1,5; 2; 2,5; 3; 3,5; 4; 5; 6; 7; 8; 9; 10 тc

Знак 7.5.3, 7.5.7

Дни недели

Знак 7.5.4 - 7.5.7

Время

Время суток, кратное 30 мин (23.00; 23.30; 24.00; 0.30; 1.00 и т.д.)

Знак 7.9

30 мин; 1 ч; 2 ч

Знак 1.13, 1.14

Уклон

Кратное 1 %

1.12. (Исключен, Изм. № 4).

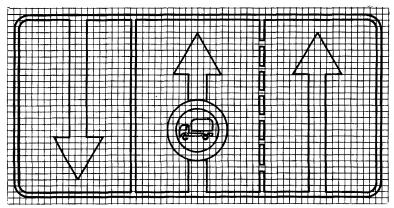

1.13. На знаках 5.8.1 - 5.8.4, 5.8.7, 5.8.8 допускается наносить изображения запрещающих и предписывающих знаков.

Число стрелок на знаке 5.8.7 должно соответствовать числу полос для движения на проезжей части дороги. Допускается не указывать на знаке полосы для встречного направления.

1.14. В нижней части знаков 5.12 - 5.14 следует наносить дополнительную информацию о разновидности транспорта общего пользования (автобус - индекс «А», троллейбус - «Т», маршрутное, легковое такси и т.п.), наименовании остановки, номере маршрута, режиме работы и т.д. При этом допускается смещать белую квадратную вставку с символом вверх на 50 мм.

1.13, 1.14. (Измененная редакция, Изм. № 4).

1.15. В нижней части знаков сервиса при необходимости допускается указывать расстояние до объектов, расположенных впереди по ходу движения или в стороне от дороги и время их работы, по аналогии с табличками 7.1.1, 7.1.3, 7.1.4, 7.5.1 - 7.5.7, а также другую информацию (адрес, номер телефона и т.п.).

1.16. На знаках 5.32.1 - 5.32.3 вместо слова «объезд» допускается указывать название населенного пункта, к которому ранее движение осуществлялось по закрытому участку дороги, при этом название населенного пункта должно выполняться прописными буквами.

1.17. (Исключен, Изм. № 4).

2. РАЗМЕРЫ

2.1. Дорожные знаки должны изготовляться четырех типоразмеров: I - малого, II - нормального, III - большого, IV - очень большого.

2.2. Типоразмеры знаков в зависимости от условий применения должны выбираться в соответствии с табл. 9.

Таблица 9

Типоразмер знака

Применение знаков

вне населенных пунктов

в населенных пунктах

I

Дороги с одной полосой

Дороги местного значения

II

Дороги с двумя и тремя полосами

Магистральные дороги

III

Дороги с четырьмя и более полосами и автомагистрали

Скоростные дороги

IV

Ремонтные работы на автомагистралях, опасные участки на других дорогах при обосновании целесообразности применения.

2.3. Размеры изображений знаков по типоразмерам должны соответствовать приведенным на черт. 1 - 8.

мм

Номер знака

Типоразмер

A

Знак 1.1, 1.2, 1.5 - 1.7, 1.9 - 1.14, 1.16, 1.20 - 1.22, 1.24 - 1.30, 2.3, 2.4

I

700

II

900

III

1200

Знак 1.8, 1.15, 1.17 - 1.19, 1.23

I

700

II

900

III

1200

IV

1500

Примечание. Для знака 1.23, предназначенного для обозначения участков дорог, на которых проводят краткосрочные ремонтные работы на проезжей части, допускается уменьшение размера А до 550 мм.

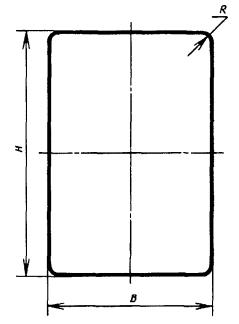

Черт. 1

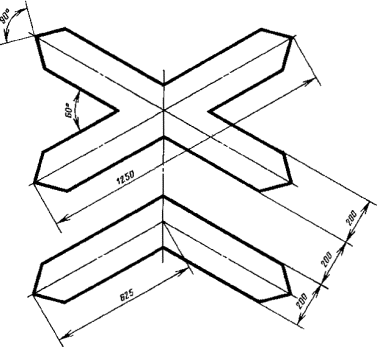

ЗНАКИ 1.3.1, 1.3.2

Черт. 2

мм

Номер знака

Типоразмер

В

Знак 2.5

II

700 (600)

III

900 (800)

IV

1200 (1100)

Примечание. В скобках приведены размеры изображения знаков с внутренним освещением.

Черт. 3

мм

Номер знака

Типоразмер

D

Знак 2.6, 3.1 - 3.9, 3.11 - 3.16, 3.18.1 - 3.19, 3.21 - 3.23, 3.254.4

I

600

II

700

III

900

Знак 3.10, 4.5, 4.6

II

700

Знак 3.17.1, 3.17.2, 4.7, 4.8

II

700

III

900

Знак 3.20, 3.24

I

600

II

700

III

900

IV

1200

Черт. 4

мм

Номер знака

Типоразмер

В

R

Знак 2.1, 2.2, 2.7, 5.5, 5.6, 5.15 - 5.16.2, 5.18 - 5.19.3, Знак 7.13

I

600

45

II

700

III

900

Знак 5.8.2-5.8.6, 5.9 - 5.11.2, 5.35 - 5.37, 7.1.2

II

700

III

900

Знак 5.17.1 - 5.17.4

I

600

II

700

Знак 5.20.3

-

Не менее 1200

Знак 5.29.1

II

350

Примечание. Для знака 2.1 допускается уменьшение размера В до 350 мм. Радиус R в этом случае должен составлять 20 мм.

Черт. 5

мм

Номер знака

Типоразмер

Н

В

Знак 1.31.1 - 1.31.3

II

500

2250

III

700

3150

Примечание. Для типоразмера II допускается уменьшение размера Н до 460 мм.

Черт. 6

мм

Номер знака

Типоразмер

H

В

R

Знак 5.1 - 5.4

III

1350

900

45

Знак 5.12 - 5.14, 5.38, 5.39

I

900

600

Знак 6.1 - 6.13

I

900

600

II

1050

700

III

1350

900

Знак 5.34.1, 5.34.2

IV

2000

1500

Примечание. Для знаков 5.12 - 5.14, 5.38, 5.39 допускается уменьшение размеров Н и В соответственно до 800 и 500 мм.

(Измененная редакция, Изм. № 6)

Для знаков с внутренним освещением радиус R в этом случае допускается увеличивать до 100 мм.

Черт. 7

мм

Номер знака

Типоразмер

H

В

Знак 1.4.1 - 1.4.6, 7.1.3, 7.1.4, 7.2.2 - 7.11, 7.14 - Знак 7.18

I

300

600

II

350

700

III

450

900

Знак 7.1.1, 7.2.1, 7.12

I

300

600

II

350

700

III

450

900

Знак 5.7.1, 5.7.2, 5.30.1 - 5.30.3, 5.33

IV

600

1200

II

350

1050

III

450

1350

Знак 5.29.2, 5.32.1 - 5.32.3

II

350

1050

Знак 5.8.1, 5.8.7, 5.8.8

II

700

1400

III

900

1800

Знак 5.28

II

200

300

Знак 5.29.1, 5.29.2

II

350

700

Примечание. Для знаков 5.8.1, на которых указывают направления движения для двух полос, допускается уменьшать размер В до 930 мм для типоразмера II и до 1200 мм - для типоразмера III.

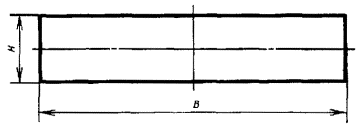

Черт. 8

(Измененная редакция, Изм. № 1, 2).

2.4. На знаках 1.1 - 2.4, 2.6, 3.2 - 3.31, 5.28, 5.30.1 - 5.30.3, 5.32.1 - 5.34.2 ширина наружной каймы должна быть 10 мм, а на знаках 2.5, 2.7, 3.1, 4.1 - 5.19.3, 5.20.3, 5.35 - 5.39, 6.1 - 6.12 - 20 мм. Внутренний радиус закругления красной каймы на знаках 1.1, 1.2, 1.5 - 1.30, 2.3.1 - 2.3.3, 2.4 должен составлять 10 мм.

На знаках 1.1- 1.3.2, 1.5 - 1.31.3, 2.3.1 - 2.4, 2.6, 3.2 - 3.20, 3.22, 3.24, 3.26 - 3.30 допускается не наносить наружную кайму при соответствующем увеличении ширины внутренней.

(Измененная редакция, Изм. № 4).

2.5. Поле допуска на линейные размеры изображений знаков до 3150 мм - Н14 по ГОСТ 25347, а на размеры св. 3150 мм - по 8-му классу точности ГОСТ 2689.

3. ЗНАКИ ИНДИВИДУАЛЬНОГО ПРОЕКТИРОВАНИЯ
5.20.1, 5.20.2, 5.21.1 - 5.27, 5.29.1, 5.29.2, 5.31

3.1 На знаках 5.20.1, 5.20.2, 5.21.1, 5.21.2, 5.27, 5.29.1 и 5.29.2 для каждого из направлений должно быть указано не более трех названий населенных пунктов, других объектов или номеров маршрута.

3.2. Фон знаков 5.20.1 и 5.20.2 должен быть: зеленого цвета на знаках, предназначенных для установки на автомагистралях, синего цвета - на других дорогах вне населенных пунктов, белого цвета - в населенных пунктах.

При этом, если на знаках, предназначенных для установки в населенных пунктах, указывают только названия других населенных пунктов или объектов, движение к которым осуществляется по автомагистрали или другой дороге, фон знаков должен быть соответственно зеленого или синего цвета.

На знаках, предназначенных для установки на автомагистралях, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется не по автомагистрали, должна быть выполнена на синем фоне, а предназначенных для установки на участке автомагистрали в пределах населенного пункта наименования объектов этого населенного пункта - на белом фоне.

На знаках, предназначенных для установки на дорогах, кроме автомагистралей, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется по автомагистрали, должна быть выполнена на зеленом фоне. При указании только объектов, находящихся в граничащем с дорогой населенном пункте, надпись должна быть выполнена на белом фоне.

На знаках с белым фоном надпись, содержащая названия других населенных пунктов или объектов, движение к которым должно осуществляться по автомагистрали или другой дороге (не автомагистрали), должна быть выполнена на вставке соответственно зеленого или синего цвета.

На знаках (с зеленым фоном), предназначенных для установки на автомагистралях, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется по другой дороге (не автомагистрали) или находящихся в граничащем населенном пункте, должна быть выполнена на вставке с соответственно синим или белым фоном.

На знаках (с синим фоном), предназначенных для установки на других дорогах, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется по автомагистрали или находящихся в граничащем населенном пункте, должна быть выполнена на вставке с соответственно зеленым или белым фоном.

Вставки должны выполняться без каймы, за исключением синих или зеленых вставок соответственно на зеленом или синем фоне.

3.1, 3.2. (Измененная редакция, Изм. № 1).

3.2.1. При указании нескольких направлений они должны даваться в последовательности (сверху - вниз): прямо, налево, направо.

При указании одного направления знаки (части знаков), выполненные на фоне разного цвета, должны даваться в последовательности (сверху - вниз): зеленый, синий, белый.

(Введен дополнительно, Изм. № 1).

3.3. Знаки 5.21.1 и части знаков 5.21.2 должны иметь зеленый фон, если движение к указанным на них населенным пунктам или объектам осуществляется по автомагистрали, синий, если движение осуществляется по другим дорогам, и белый, если указанные объекты расположены в населенном пункте.

3.4. Знаки 5.24 - 5.29.2, предназначенные для установки на автомагистралях, должны иметь зеленый фон, а предназначенные для установки на всех остальных дорогах, включая дороги в населенных пунктах, - синий.

Знаки 5.29.1 и 5.29.2 с буквой «Е» должны иметь только зеленый фон.

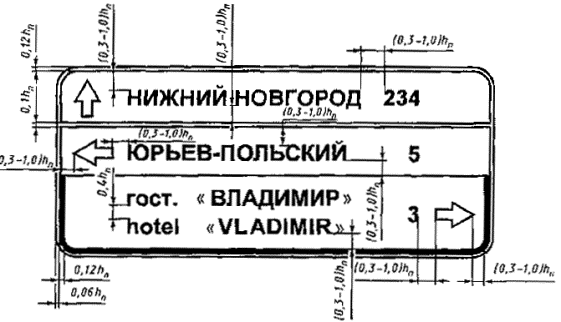

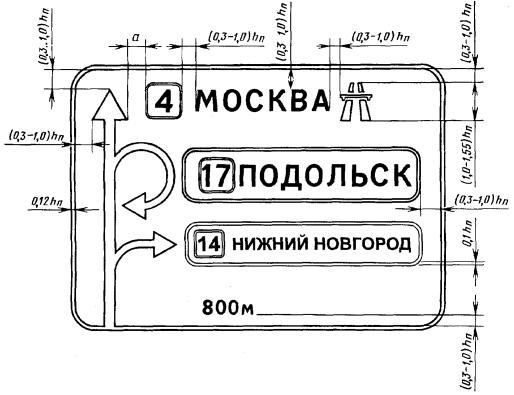

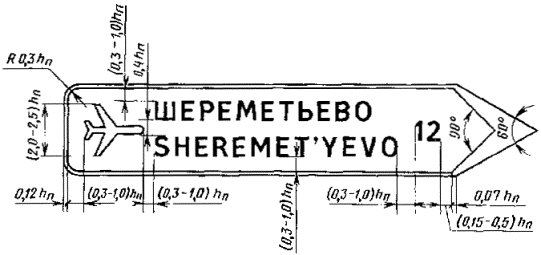

3.5. Компоновочные размеры изображений знаков и надписей на них должны определяться высотой прописной буквы hп, которую в зависимости от места установки знака выбирают из ряда: 75, 100, 150, 200, 300, 400, 500 мм.

Примеры компоновки знаков индивидуального проектирования приведены в приложении 3.

3.4, 3.5. (Измененная редакция, Изм. № 1).

3.6. Имена собственные в названиях объектов должны выполняться прописными буквами, а служебные (поясняющие) слова при них - строчными (например, площадь МИРА, музей А.С. ПУШКИНА, аэропорт ВНУКОВО). При самостоятельном употреблении служебные слова следует выполнять прописными буквами (например, МУЗЕЙ, АЭРОПОРТ).

Высота прописной буквы hп на знаках 5.20.1, 5.20.2, 5.21.1 - 5.27, предназначенных для установки вне населенных пунктов, должна быть равна: 400 или 500 мм - на автомагистралях, 300 или 400 мм - на дорогах с четырьмя и более полосами (кроме автомагистралей), 200 или 300 мм - на дорогах с двумя и тремя полосами, 100 или 150 мм - на дорогах с одной полосой, а предназначенных для установки в населенных пунктах должна быть равна: 200 или 300 мм - на скоростных дорогах, 150 или 200 мм - на магистральных дорогах, 100 или 150 мм - на других дорогах, 75 или 100 мм - для построения городской подсистемы ориентирования на местной улично-дорожной сети.

Высота прописной буквы hп на знаках 5.29.1 и 5.29.2 должна составлять 150 мм, а на знаке 5.31 должна быть равна: 200 мм - для знаков, предназначенных для установки на дорогах вне населенных пунктов, и 100 мм - в населенных пунктах.

Предпочтительно использовать больший шрифт из двух, установленных для данной дороги. Надписи, относящиеся ко второстепенным объектам, допускается выполнять меньшим шрифтом.

(Измененная редакция, Изм. № 1, 4).

3.7. Ширину литерных площадок букв и цифр для надписей на синем и зеленом фоне необходимо выбирать в соответствии с табл. 10 - 16. Ширину литерных площадок для hп = 75 мм определяют путем уменьшения ширины литерных площадок для hп = 150 мм вдвое.

Для надписей на белом и желтом фоне ширину литерных площадок следует сокращать на 0,05hп с каждой стороны.

Для надписей, содержащих более 10 элементов в строке (за элемент принимают букву, цифру, стрелку, символ, изображение какого-либо знака), допускается применять меньший размер шрифта, расположение надписи в две строки или перенос слов, сокращение часто употребляемых отдельных слов в именах собственных, а для надписей на синем и зеленом фоне, кроме того, - сокращение ширины литерных площадок на 0,05hп с каждой стороны.

(Измененная редакция, Изм. № 4).

3.8. Ширина каймы на знаках должна быть равна 0,12hп, внутренний радиус закругления каймы - 0,3hп.

Ширина наружной каймы на знаках 5.20.1, 5.20.2, 5.21.1 и 5.21.2 с белым фоном, а также на знаках 5.22, 5.23 и 5.31 должна быть равна 0,06hп.

На знаке 5.21.2 ширина линии, разделяющей надписи, относящиеся к разным направлениям, должна быть равна 0,1hп. Надписи на белом и синем (или зеленом) фоне разделяться линией не должны.

Ширина каймы на знаках 5.29.1 и 5.29.2 должна быть равна 18 мм, внутренний радиус закругления каймы - 45 мм.

(Измененная редакция, Изм. № 1).

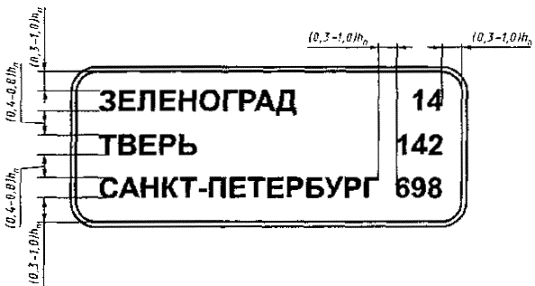

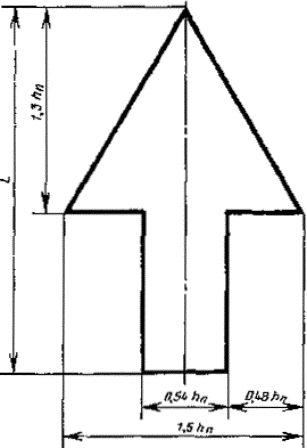

3.9. Расстояние по горизонтали и вертикали между словами, числами, стрелками, цветными вставками, каймой знака или вставки, линией, которая разделяет надписи, относящиеся к разным направлениям, символами, изображениями каких-либо знаков должно быть не менее 0,3hп. Предпочтительное расстояние между строками разных надписей, относящихся к одному направлению, должно составлять от 0,4 до 0,8hп, а для двустрочной надписи одного наименования - 0,4hп.

Допускается уменьшение расстояния между оголовком стрелки и другими элементами изображения до 0,2hп.

Для знака 5.20.1 расстояние между надписями, относящимися к разным направлениям, не должно быть менее 2,0hп. Допускается уменьшение этого расстояния до 1,0hп, если границы надписей, расположенных одна под другой, не совпадают.

Если на знаке используют два размера шрифта, то для расчета размеров каймы знака и элементов изображения, относящихся к главным объектам, а также расстояния между ними и надписями, соответствующими второстепенным объектам, применяют больший размер шрифта. Размеры элементов изображения, относящихся ко второстепенным объектам, определяют в этом случае по меньшему размеру шрифта.

(Измененная редакция, Изм. № 4).

3.10. Размер вставок на знаках 5.20.1 должен определяться в соответствии с требованиями пп. 3.5 - 3.7.

Ширина каймы вставок должна быть равна 0,1hп.

(Измененная редакция, Изм. № 1).

3.11. Высота цифр знака 5.29.1, изображение которого используют на других знаках или вставках, должна быть равна hп, принятой для надписей на этих знаках. При этом ширина обрамляющей каймы должна быть равна 0,1hп, внутренний радиус закругления каймы - 0,15hп, внешний вертикальный размер изображения знака - 1,5hп.

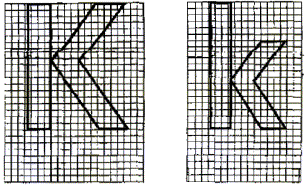

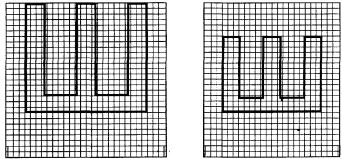

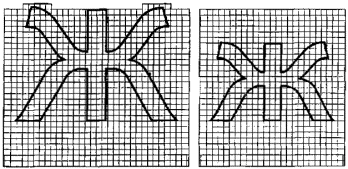

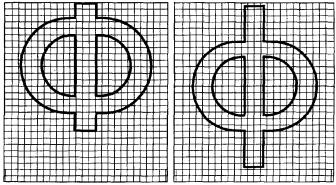

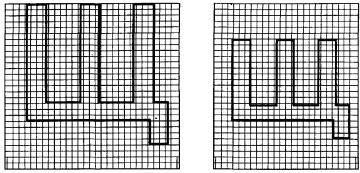

Таблица 10

РУССКИЙ АЛФАВИТ

мм

Прописная буква

Ширина литерных площадок при высоте прописной буквы hп

Строчная буква

Ширина литерных площадок при высоте прописной буквы hп

100

150

200

300

400

500

100

150

200

300

400

500

113

169

226

339

452

565

86

129

172

258

344

430

102

153

204

306

408

510

91

136

182

273

363

455

102

153

204

306

408

510

87

130

174

261

358

435

90

135

180

270

360

450

75

112

150

225

300

375

110

165

220

330

440

550

92

138

184

276

368

460

96

144

192

288

384

480

90

135

180

270

360

450

96

144

192

288

384

480

90

135

180

270

360

450

162

243

324

486

648

810

127

190

254

381

508

635

98

147

196

294

392

490

85

127

170

255

340

425

108

162

216

324

432

540

92

138

184

276

368

460

108

162

216

324

432

540

92

138

184

276

368

460

109

163

218

327

436

545

90

135

180

270

360

450

110

165

220

330

440

550

90

135

180

270

360

450

129

193

258

387

516

645

105

157

210

315

420

525

107

160

214

321

428

535

90

135

180

270

360

450

109

163

218

327

436

545

90

135

180

270

360

450

106

159

212

318

424

530

90

135

180

270

360

450

100

150

200

300

400

500

94

141

188

282

376

470

103

154

206

309

412

515

88

132

176

264

352

440

99

148

198

297

396

495

78

117

156

234

312

390

101

151

202

303

404

505

84

126

168

252

336

420

126

189

252

378

504

630

122

183

244

366

488

610

102

153

204

306

408

510

84

126

168

252

336

420

110

165

220

330

440

550

93

139

186

279

372

465

102

153

204

306

408

510

86

129

172

258

344

430

144

216

288

432

576

720

122

183

244

366

488

610

148

222

296

444

592

740

124

186

248

372

496

620

110

165

220

330

440

550

91

136

182

273

364

455

131

196

262

393

524

655

115

172

230

345

460

575

98

147

196

294

392

490

85

127

170

255

340

425

103

154

206

309

412

515

82

123

164

246

328

410

145

217

290

435

580

725

120

180

240

360

480

600

108

162

216

324

432

540

87

130

174

261

358

435

Примечание к табл. 10 - 16. Дробные значения ширины литерных площадок для hп = 150 мм округлены до ближайшего меньшего целого значения.

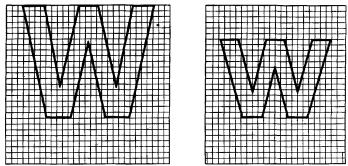

Таблица 11

ЛАТИНСКИЙ АЛФАВИТ

мм

Прописная буква

Ширина литерных площадок при высоте прописной буквы hп

Строчная буква

Ширина литерных площадок при высоте прописной буквы hп

100

150

200

300

400

500

100

150

200

300

400

500

113

169

226

339

452

565

86

129

172

258

344

430

102

153

204

306

408

510

94

141

188

282

376

470

103

154

206

309

412

515

88

132

176

264

352

440

106

159

212

318

424

530

94

141

188

282

376

470

96

144

192

288

384

480

90

135

180

270

360

450

94

141

188

282

376

470

68

102

136

204

272

340

106

159

212

318

424

530

94

141

188

282

376

470

107

160

214

321

428

535

90

135

180

270

360

450

52

78

104

156

208

260

48

72

96

144

192

240

75

112

150

225

300

375

49

73

98

147

196

245

105

157

210

315

420

525

86

129

172

258

344

430

90

135

180

270

360

450

57

85

114

171

228

285

129

193

258

387

516

645

128

192

256

384

512

640

109

163

218

327

436

545

90

135

180

270

360

450

109

163

218

327

436

545

90

135

180

270

360

450

96

144

192

288

384

480

94

141

188

282

376

470

108

162

216

324

432

540

94

141

188

282

376

470

105

157

210

315

420

525

74

111

148

222

296

370

102

153

204

306

408

510

85

127

170

255

340

425

99

148

198

297

396

495

72

108

144

216

288

360

107

160

214

321

428

535

90

135

180

270

360

420

106

159

212

318

424

530

84

126

168

252

336

450

145

217

290

435

580

725

123

184

246

369

492

615

102

153

204

306

408

510

84

126

168

252

336

420

106

159

212

318

424

530

84

126

168

252

336

420

101

151

202

303

404

505

85

127

170

255

340

425

При нанесении нескольких изображений знака 5.29.1 на поле знаков 5.20.1 и 5.20.2 их вертикальные размеры допускается уменьшать до 1,0hп при уменьшении размеров букв и цифр до подходящего меньшего.

Изображение знака 5.29.1 на поле знаков 5.20.1 и 5.20.2 должно располагаться около стрелки соответствующего направления, а на знаках 5.21.1 и 5.21.2 - слева от наименования объекта.

(Измененная редакция, Изм. № 1, 4).

Таблица 12

АРМЯНСКИЙ АЛФАВИТ

мм

Прописная буква

Ширина литерных площадок при высоте прописной буквы hп

Строчная буква

Ширина литерных площадок при высоте прописной буквы hп

100

150

200

300

400

500

100

150

200

300

400

500

110

165

220

330

440

550

128

192

256

384

512

640

104

156

208

312

416

520

90

135

180

270

360

450

105

157

210

315

420

525

96

144

192

288

384

480

104

156

208

312

416

520

93

139

186

279

372

465

105

157

210

315

420

525

90

135

180

270

360

450

105

157

210

315

420

525

95

142

190

285

380

475

102

153

204

306

408

510

87

130

174

261

348

435

107

160

214

321

428

535

90

135

180

270

360

450

126

189

252

378

504

630

117

175

234

351

468

585

105

157

210

315

420

525

93

139

186

279

372

465

102

153

204

306

408

510

90

135

180

270

360

450

90

135

180

270

360

450

64

96

128

192

256

320

119

178

238

357

476

595

125

187

250

375

500

625

108

162

216

324

432

540

94

141

188

282

376

470

104

156

208

312

416

520

90

135

180

270

360

450

100

150

200

300

400

500

90

135

180

270

360

450

105

157

210

315

420

525

92

138

184

276

368

460

105

157

210

315

420

525

91

136

182

273

364

455

107

160

214

321

428

535

94

141

188

282

376

470

109

163

218

327

436

545

91

136

182

273

364

455

103

154

206

309

412

515

49

73

98

147

196

245

104

156

208

312

416

520

91

136

182

273

364

455

107

160

214

321

428

535

86

129

172

258

344

430

107

160

214

321

428

535

90

135

180

270

360

450

101

151

202

303

404

505

80

120

160

240

320

400

123

184

246

369

492

615

128

192

256

384

512

640

106

159

212

318

424

530

87

130

174

261

348

435

109

163

218

327

436

545

93

139

186

279

372

465

107

160

214

321

428

535

90

135

180

270

360

450

105

157

210

315

420

525

91

136

182

273

364

455

99

148

198

297

396

495

128

192

256

384

512

640

103

154

206

309

412

515

90

135
